【重要なお知らせ】

本機のシリアル番号 No.001~006をご購入された方へ

本機に不具合が判明しております。

2022年6月11日現在でシリアル番号 No.004

交換/修理対応が未処理となっております。


不具合内容は下記リンクから取扱説明書【第2.1版】

記載しておりますのでダウンロードしてご一読下さい。

ご希望があれば無償修理対応のご案内を記しております。

是非、下記サポートメール宛までご連絡をお願い致します。

2022年 6月22日


【商品名】
2022年 6月11日

電子式呼び鈴:【ベル鈴音源祭】



ダウンロード


2022年6月1日
販売期間:2022年 6月 1日~6月19日(期間限定)

販売予定価格:4,400円(委託販売・税込)

商品内容:【ベル鈴音源祭】本体(完成品)・・・1台

 mp3音源データ書き替え用USB ケーブル・・・1本

 箱(紙製の引き出し)・・・・・・・・・・・・1個

 取扱説明書案内シート・・・・・・・・・・・1部

 (詳細は専用サポートホームページで公開中)

別途準備が必要なもの:単3乾電池・・・・・・・・3本

 (初期ロット限定6台には本体に付属しています)

別途音源ファイル書き込みに必要なもの:パソコン

 (できればWindows10以降を推奨)、その他のパソコン

 (Macなど)は動作未確認

 予め6種類の音源(主に効果音)が収録されていますが、

 自由に書き換えたい場合はパソコンが必要です。

 また、頑張ればスマホでも音源の書き込みが出来ますが

 詳細は追って、サポートぺージでご案内します。




【出店の様子】
2022年 6月 1日

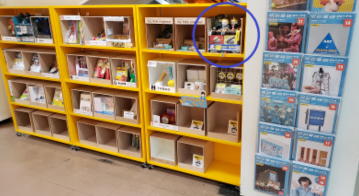

SSサイズのコンテナボックスで出店




SSサイズの場合は商用電源が提供されないので

電池駆動で5週間持つか?

CPUなど使用しないで、機械式センサーなど

駆使して、いろんな仕組みを備えました。

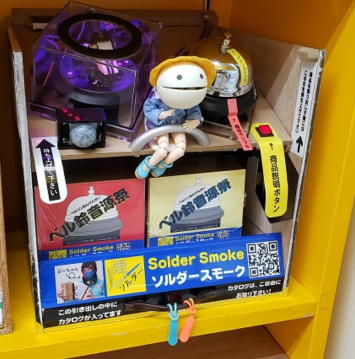

マスコットの口の中にはスピーカが内蔵されて

色々な案内をしゃべります!

底辺の引き出しを引くとカタログが入っています。





【出店品外観】
2022年 6月 1日

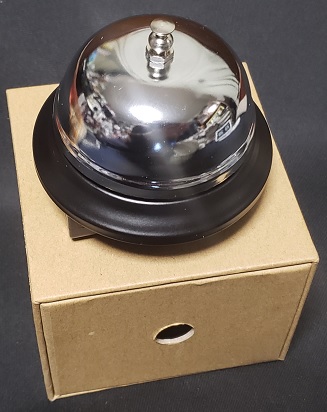

初期ロットの商品には既に電池が入っています

ので、直ぐに動作します。







初出店には シリアル No.001~006 の6台が販売中です。




これは記念すべき シリアル No.001

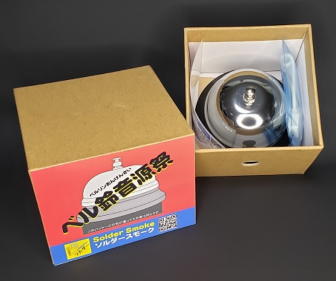

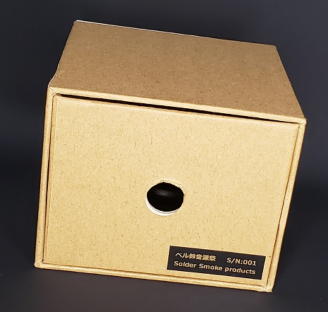

商品が収納されている箱は引き出し小物入れに流用できます。

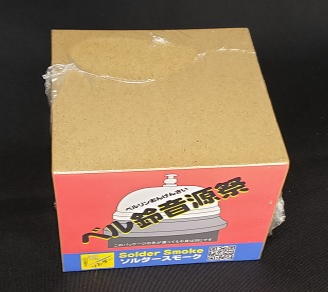

ビニールフィルムでパッケージされています。



【外観詳細】
2022年 4月 1日

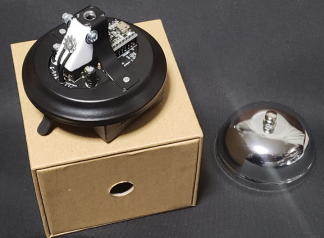

見た目は事務用品とほぼ変わらない

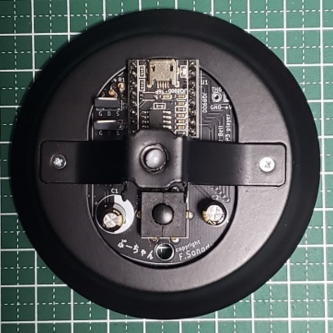

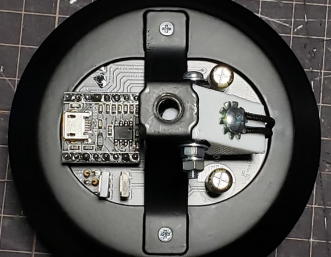

手前の基板は mp3 音声再生基板


左下に見えるつまみ紐を引っ張ると
白い樹脂部品が連動して
音源切り替えスイッチを操作できる仕組み

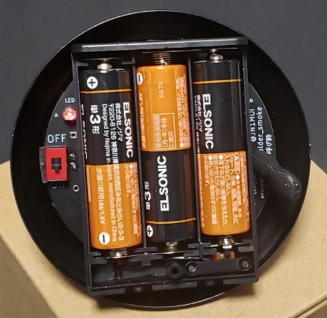

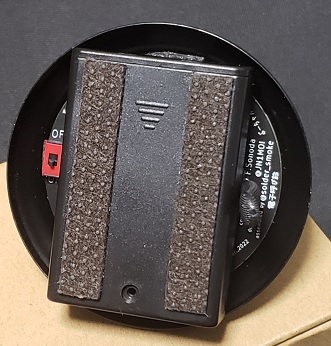

底面の様子(電池ケースと電源スイッチ)


使用頻度にもよりますが、電源スイッチは ON に
しっぱなしでも、約1ヶ月は持ちます
単3乾電池(3本)は付属しません。
別途準備して下さい



ジャストフィットの引き出しケースに
収納されています。


【商品の概要】
2022年4月1日
意外な音が鳴り響いて「ビックリ」しちゃうかも知れない!
という呼び鈴です。

これはまだ試作段階だった頃、Twitterで呟いた動画に、
明和電機の社長からリツイートして頂いた時のコメント
「わーっ! びっく鈴!」)からヒントを頂戴して、
その後アドバイスを賜り、初めてボタンを押した瞬間に極力意外性のある「インパクト音源」を予め収録しています。

 この電子式呼び鈴(以下、本機と呼びます)は、一般事務用品として流通している機械式の呼び鈴をベースにMP3プレイヤー基板を搭載し電池式で駆動して、どこでも設置できる「いたずらグッズ」にしたオモチャです。
(もちろん、普通に事務用呼び鈴としても活用できます!)


【本機の特徴】
2022年4月1日
・見た目は、普通の事務用呼び鈴です。

・単3乾電池(3本)で動きます。

・予め6種類の音源(MP3)が収録されています。
(ファイルサイズ:6種類の合計4MBまで)

・ボタンを押すと内蔵スピーカーから収録
 された音源が鳴り響きます。

・6種類の音源は紐スイッチを引っ張って
 切り替えることができます。
 (音源1→音源2→音源3→OFF(無音)→
  音源4→音源5→音源6→OFF(無音)→音源1・・・)

・ユーザーが作った音源もパソコンから6種類
 まで自由に本機へアップロード出来ます。
(この場合は予め収録されている音源を
 上書きで書き換えます)



【応用例】
2022年4月1日
音源には MP3 ファイルが利用でき、パソコンからUSBケーブルで本機に接続して、簡単にファイルを書き換えることができます。(頑張ればスマホからも書き換えできます:※1)

予め収録されている効果音の他にもユーザーご自身が用意したMP3音源に書き換えれば、もちろん工夫次第で、ちょっと変わった"実用的"な業務用「カウンターベル」としても活用できます。

例)「いらっしゃいませ、只今担当者が伺います、しばらくお待ち下さい。」とか「本日の受付は終了しました。またのご来店をお待ちしております!」などの録音アナウンスが流れるなど・・・。

また、短時間なジングル程度の音楽プレイヤーとしても使えます。
ただし、収録可能なファイルサイズは6種類の合計で4MBまでなので、ファイルの音質や長さによってはアップロードできない場合があります。

この場合はフリーソフトなどで音質を下げるように変換してファイルサイズを小さくしたり、ファイルの長さ(収録する時間)を短く編集するなどの工夫が必要となります。

こっそり事務所で使われている呼び鈴(卓上ベル)とすり替えて・・・のような、
いたずらグッズ用途の他にも、

収録する音源を自由に書き換えて


・普通の事務用品

 (独自のベル音やメッセージ音声など)


・パーティー会場などの受付でウケ狙いに!


・おもしろ楽器、ポン出しスピーカー


・木魚やお経の音声で法事にも


・ペットのしつけや癒やしに、ご主人様の音声を


などなど工夫次第で、様々な場面で、

様々な用途に応用可能!




【収録されている音源について】
2022年4月1日
本機に予め収録されている音源の一部には、
効果音素材配布サイト
『フリー効果音 On-Jin ~音人~』
https://on-jin.com/
から配布されている効果音素材も予め使用許諾を頂いた上で収録されています。

また、この効果音提供サイトの利用規約
https://on-jin.com/about.php
をご一読頂き、利用規約を厳守して頂ければ、本機のユーザーでも数多くある効果音を無料でダウンロードして、本機にアップロードして利用することができます。



【ユーザーが扱える音源について】
2022年4月1日
使用用途の制限、成約、著作権法など様々な理由で、販売時に予め収録することが出来なくても、インターネット上には、他にも探せば様々な音源や音楽が無料でダウンロードできるサイトが沢山あります。

そのサイトの使用規約などをしっかり確認、遵守されれば個人的な利用であれば、殆どの場合、フリー音源が利用できます。
もちろん、自分で録音した音源やご自身の音声などもパソコン(※1)かスマホ(※2)があれば自由に収録できます。

※1:Windows10以降を推奨( MAC などは動作未確認)

※2:USB OTG(USB On-The-Go) という USBホスト機能に対応したスマホで、OTGアダプタを用いれば、若干操作は複雑になりますが、本体への音源の書き込みが出来ます。





【製作過程】



市販の呼び鈴を分解

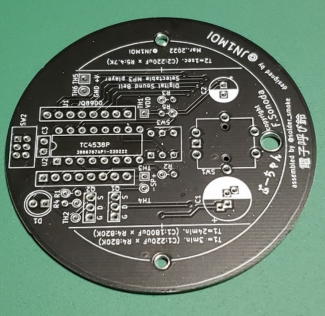

初めて設計したプリント基板

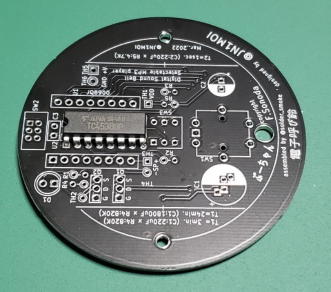

TC4538で消費電力を抑えるための回路を工夫

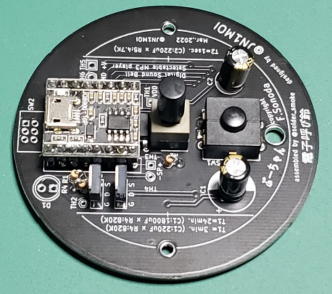

各種部品の実装

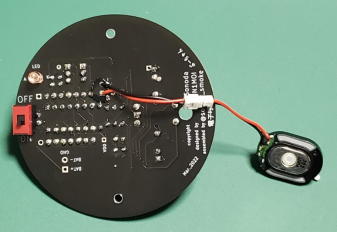

裏面にはLED、電源スイッチ、スピーカー

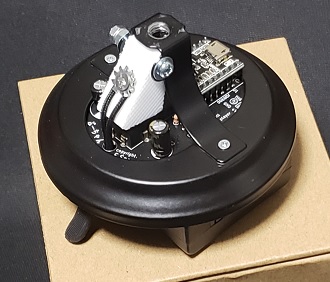

呼び鈴本体に組込み




ロータリースイッチは紐で操作する仕様に

mp3音源の書き込みは マイクロUSBケーブルで簡単操作





電池ケースを少し加工してネジで固定
スピーカーはケースの裏に貼り付け




電池ケースの底面には滑り止めを貼付




樹脂部品は手加工!




鐘を被せれば完成!
